　　阿特拉斯空压机自动排水阀工作原理介绍

　　之前写过一篇文章关于合格的空压机干燥系统需要具备哪些条件，里面的这张系统图片标明了关于自动排水阀的安装部位，一般情况下自动排水阀可安装于不便进行人工排污水的地方，如高处、低处、狭窄处。并可防止人工排水被遗忘而造成压缩空气被冷凝水重新污染。

　　阿特拉斯自动排水阀，它是利用空压机系统本身的空气压力，经由一条导管连接，其顶端的泄压阀可调整微量排气，使排水器之压力低于空压系統，可将冷凝水、油泥与锈渣推挤远离空压系統。

　　这些水分与杂质被连续挤压后，输入积存在自动排水器的下方，再由浮球升高来打开上方的控制器之阀门，再定量自动排放与关闭，此种裝置可有效的保持空压系統洁净，而且按裝时可不受高度与距离的限制，可随意按裝在理想位置，它更不需要使用电源或其他控制导管即可灵活而精准的排放水分与污垢。

　　阿特拉斯自动排水阀的另一特殊设计结构-气体、液体、固体三态三层分离結构可使控制器免于浸泡在油污与水分中，这些污水等流体不经过控制器，此控制器的气体通路有三重的过滤裝置，不会使控制通路阻塞及损坏零件，在使用长久时间后，仍可有效灵活控制而不故障。

　　它的另一项优点是在底部的台湾DPC固体空间内装设一大型的圆筒过滤网及手动排垢阀，水分与污垢由入口端进入过滤网内侧后，可贮存大量的较大颗粒污垢及锈渣，在使用一段时间后如需要排除这些杂质时，不需要停止空压机的运转及泄放压力，更不需使用工具来拆解排水器，只需轻易的打开排垢手动阀，即可迅速而直接排放积存在过滤器内的锈渣及污垢。

　　排水阀分为电子的和物理的自动排水器

　　自动排水阀有电子的和物理的，电子排水阀的原理是：电磁阀门的开和关，可以通过设置上面的开关调节自动排水开启的时间和周期。

　　物理的排水阀，就是靠排水阀里的浮标的浮力来开启排水器。排水阀里的液面上升，浮标上升，阀门就自动开启了。

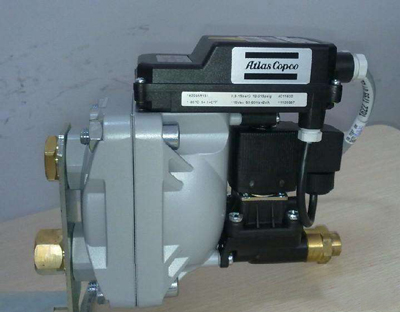

　　电子式自动排水阀

　　电子式自动排水阀以类比电路固态电子计时器与电磁阀相匹配，实现压缩空气系统冷凝水的定时自动排放。广泛应用于筛检程式、分离器、乾燥机、储气罐、滴水脚等压缩空气系统部件，排放时间与间隔时间可根据不同需要进行调节排放时间以及间隔时间。

　　工作原理：

　　阿特拉斯自动排水阀里面有一个空气瓶<相当于一个气球>，无水状态、在气压作用下，空气瓶堵住出水口。

　　水在排水阀里累积，达到一定水位之后，浮力大于空气压力，空气瓶上浮，排水口打开，水在气压作用下排出，同时浮力减小，空气瓶下降堵住排水口。
